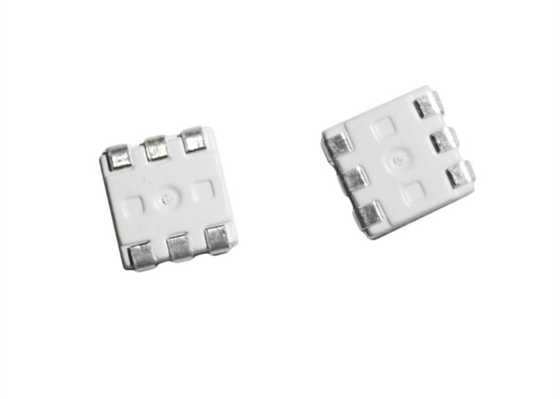

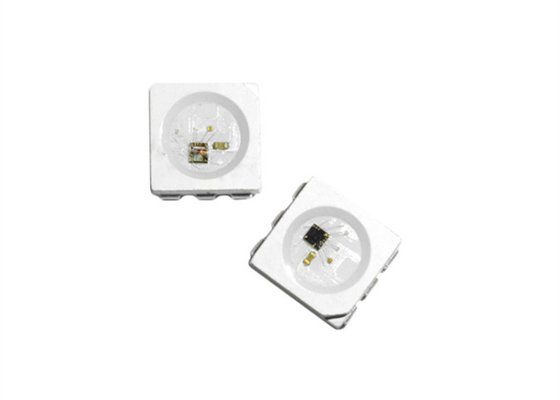

DC12V WS2815B SMD5050 RGB एलईडी पिक्सेल चिप्स अंतर्निहित आईसी ब्रेकपॉइंट एड्रेस करने योग्य प्रकाश स्रोत

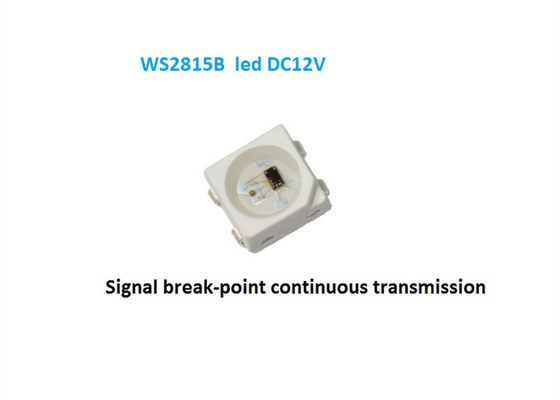

DC12V WS2815B अंतर्निहित आईसी ब्रेकपॉइंट एड्रेस करने योग्य प्रकाश स्रोत SMD5050 आरजीबी एलईडी पिक्सेल चिप्स

WS2815B बुद्धिमान नियंत्रण एलईडी एकीकृत प्रकाश स्रोत की विशेषताएं और लाभ,

1नियंत्रण सर्किट और आरजीबी चिप को 5050 घटकों में एकीकृत किया गया है, जिससे एक बाहरी नियंत्रण पिक्सेल बनता है।

2. 12V बिजली आपूर्ति वोल्टेज प्रभावी रूप से पूरे पिक्सेल के कार्य करंट को कम कर सकता है, सर्किट बोर्ड के वोल्टेज ड्रॉप को कम कर सकता है,और मिश्रित प्रकाश की स्थिरता को अधिकतम जब पिक्सेल एक लंबी दूरी पर प्रेषित किया जाता है.

3. सिग्नल के तरंग रूप को आकार देने के लिए अंतर्निहित सिग्नल रीफॉर्मिंग सर्किट का उपयोग करना, और सिग्नल के तरंग रूप का कोई विकृति नहीं होती है।

4. तीन प्राथमिक रंगों का प्रत्येक पिक्सेल 256 चमक प्रदर्शित कर सकता है, पूर्ण 16777216 रंग पूर्ण रंग प्रदर्शन, और स्कैन आवृत्ति 2KHz है।

5सिंगल लाइन द्वारा कैस्केडिंग पोर्ट ट्रांसमिशन सिग्नल।

6कोई भी दो बिंदुओं की दूरी बिना किसी वृद्धि सर्किट के 5 मीटर से अधिक नहीं संचरण संकेत।

7. जब ताज़ा दर 30fps है, तो कैस्केड संख्या 1024 पिक्सल से कम नहीं है.

8800 केबीपीएस की गति से डेटा भेजें।

9प्रकाश का रंग अत्यधिक सुसंगत, लागत प्रभावी है।

आवेदन,

• पूर्ण रंग मॉड्यूल, एलईडी पूर्ण रंग नरम/कठिन प्रकाश पट्टी, एलईडी गार्डरील ट्यूब।
• एलईडी बिंदु प्रकाश स्रोत, एलईडी पिक्सेल स्क्रीन, विशेष आकार की स्क्रीन।

सामान्य विवरण,

WS2815B एक बुद्धिमान नियंत्रण एलईडी प्रकाश स्रोत है कि नियंत्रण सर्किट और आरजीबी चिप एक पैकेज में एकीकृत कर रहे हैं

5050 घटकों के.यह आंतरिक बुद्धिमान डिजिटल बंदरगाह डेटा लॉक और सिग्नल पुनर्गठन प्रवर्धन ड्राइव शामिल

एक सटीक आंतरिक थरथरानवाला और एक वोल्टेज प्रोग्राम करने योग्य निरंतर धारा नियंत्रण भाग भी शामिल है, प्रभावी रूप से

पिक्सेल बिंदु प्रकाश रंग ऊंचाई स्थिर सुनिश्चित करना।

एकल पिक्सेल, यह समग्र रंग के प्रदर्शन को प्रभावित नहीं करता है। डेटा ट्रांसफर प्रोटोकॉल एकल NZR संचार मोड का उपयोग करता है। पिक्सेल पावर-ऑन रीसेट के बाद, DIN पोर्ट

नियंत्रक से डेटा प्राप्त करें, पहला पिक्सेल प्रारंभिक 24 बिट डेटा एकत्र करता है और फिर आंतरिक डेटा लॉक पर भेजा जाता है, अन्य डेटा

जो डीओ पोर्ट के माध्यम से अगले कैस्केड पिक्सेल को भेजे गए आंतरिक संकेत पुनर्गठन प्रवर्धन सर्किट द्वारा पुनः आकार देता है। प्रत्येक पिक्सेल के लिए संचरण के बाद, संकेत को 24 बिट कम करने के लिए।पिक्सेल ऑटो रीमॉपिंग ट्रांसमिट तकनीक को अपनाता है, बनाने के लिए

पिक्सेल कैस्केड संख्या सिग्नल संचरण सीमित नहीं है, केवल सिग्नल संचरण की गति पर निर्भर करते हैं।एचडी वीडियो कैमरे में कम फ्रेम आवृत्ति और कोई झिलमिलाता नहीं दिखाई देता है,यह बहुत

उच्च गति वाले मोबाइल उत्पादों के लिए उपयुक्त। रीसेट समय> 280μs, यह रुकावट के दौरान गलत रीसेट का कारण नहीं होगा, यह कम आवृत्ति और सस्ते MCU का समर्थन करता है।

पिन फ़ंक्शन

पूर्ण अधिकतम रेटिंग्स (TA=25°C, VSS=0V, जब तक अन्यथा निर्दिष्ट न हो)

एलईडी विशेषताएं
